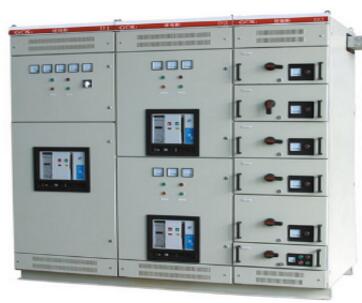

GCK低压抽出式开关柜

一、用途

GCK低压抽出式开关柜适用于三相交流50、60HZ，额定电压660V，额定电流3150A及以下的三相四线制及三相五线制电力系统，作为接受电能和分配电能之用。广泛应用于发电厂、变电站、厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC。

二、运行环境条件

1、户内使用；

    2、海拔高度不超过2000m；

    3、最高环境温度不超过+40℃，最低环境温度不低于-5℃(室内)，不低于-10℃(室外)；

    4、最大日温差：15℃-25℃；

    5、相对湿度：90%(25℃)，50%(40℃)；

    6、应安装在无剧烈震动和冲击的场所，抗震烈度≤8度；且安装倾斜度不超过5°。

7、没有粉尘、腐蚀性气体或雨水侵入的场所。

三、设计引用标准

IEC 60439    低压开关设备和控制设备成套装置

IEC 144      低压开关柜和控制设备外壳的防护等级

IEC 157-1    低压断路器

IEC 269      低压熔断器

IEC 298      额定电压1-72.5KV的交流金属全封闭开关设备的控制设备

IEC 73       指示灯和按钮颜色

IEC 86       基本环境试验

GB 7251      低压成套开关设备和控制设备

GB 997       电气结构安装形式

GB 49421     电气设备保护等级

   JB/T 9661     低压抽出式成套开关设备

四、电气性能

五、结构性能

1、基本结构

1.1开关柜的基本柜架采用拼装组合式结构，采用型钢由螺栓互相坚固联接成基本柜架。

1.2 柜内结构件均经过镀锌处理，并实行模数化安装（模数E=25㎜）。

1.3 开关柜面板采用优质冷轧钢板经数控机床加工成型，表面经过酸洗、磷化处理后静电喷塑，抗磨耐腐，既有牢固的机械强度，又有可靠的接地保护连续性。

2、隔室

    母线单元室、功能单元室、电缆室相互间及功能单元的不同回路之间都分别有钢板或绝缘板相隔离，分隔清晰，确保运行安全。

    3、 防护等级

    3.1 外壳防护等级，一般为IP30和IP40都可；

    3.2 隔室之间的防护等级为IP20（部分隔离）；

    3.3开关柜的顶部及内部均开有散热通风孔道，这些孔道不致降低外壳及隔室之间的防护等级。

    4、 MCC馈出单元

4.1 以E=25mm为模数，抽屉的高度有200㎜、400㎜和600㎜三种规格。

4.2 MCC馈出单元可以是抽屉式的，也可以是固定分隔式的，还可以做到抽屉式与固定式混装，组合方便灵活。

    4.3 MCC柜的二次出线可在柜体的右前部，也可以在后部。一次馈出线均在抽屉的后部。

    5、 联锁

    5.1 功能单元的操作手柄有两个。其中一个手柄控制抽屉的连接、试验、移动、隔离等四个位置。另一个手柄控制开关的接通和分断两个位置。当抽屉手柄处于“连接”位置时，操作开关的手柄才可以使开关接通和分断。当抽屉手柄处于“试验”位置时，一次插件分离，二次插件接通，可通过外电源进行开关试验。当抽屉手柄处于“移动”位置时，抽屉才可以抽出或插入。当抽屉手柄处于“隔离”位置时，一二次插件均分离，但抽屉被锁定，不可移动。

    5.2 两个手柄之间由齿轮齿条机构可靠联锁，确保开关分断时才能移动抽屉，而抽屉只有处于连接位置时，才能使开关合闸。在开关处于某一位置时，外部可加三把挂锁锁定，以杜绝任何误操作的可能性。

6、母线处置和防护

    6.1母线搭接处均搪锡或镀镍以降低连接处温升。

    6.2连接主开关的母线外部加装了阻燃、自熄性的热塑套管，对地工频试验电压比规定可增加50%。

6.3 垂直母线外部加装了阻燃的绝缘罩壳，其防护等级达到IP20。

6.4 母线选用高导电率的铜排制造。

7、电缆及控制导线

7.1电缆选用电解铜纯度高的产品。

7.2 控制导线选用多股铜绞线。

8、接地保护

碰接式螺柱焊机（种植机）将接地螺栓牢牢地焊接于侧板和门板上，加上截面相当于相母线50%的N线，PE线按标准配制，连同结构组成完善可靠的接地系统，可确保运行安全。

    9、互换性

由于有进口的先进装备，本公司开关柜的制造精度比国家标准高出二到三个等级。如国家规定的长、宽、高和对角线允许误差分别为±1.5, ±1.5, ±2.7和5mm,本公司内控标准分别为±0.8, ±0.8, ±1.2和2mm。又如抽屉和导轨之间的间隙国家允许误差为+1mm，本公司内控标准为+0.2mm。这保证了同类抽屉可百分之百地互换，且抽插自如。

六、试验

6.1 型式试验已通过全套试验项目：温度试验、介质强度、短路强度、保护电路连续性、功能单元互换性、功能单元机械寿命、联锁机构寿命、电气间隙弧电距离和间隔距离、防护等级、绝缘母线试验。

6.2 出厂试验项目：

一般检查、机械电气操作试验、介电强度试验、保护电路连续性检查、功能单元互换性检查。

GCK开关柜通过出厂试验以后才能挂合格证。

七、包装

7.1 按需方提供的平面排列图，一般单台包装。

7.2全部货物均采用国家或专业标准保护措施进行包装，使包装适应于远距离运输、防潮、防震、防锈和防粗暴装卸、确保货物安全无损运抵现场。

7.3 包装箱前后两面均注明设备名称、型号、规格、重量、工程号、图号、发站、到站、收货人等内容，以便用户查找。

    7.4包装箱的起吊点有明显标志。

    7.5本公司派员参加开箱点验，确保设备数量和装箱清单相符合。

    7.6 当包装箱运至开关柜安装现场后才能拆箱，确保开关柜外观完好。
