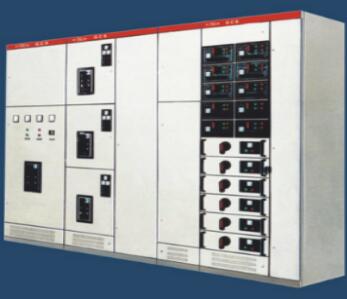

GCS低压抽出式开关柜

一、概述

 GCS型低压抽出式开关柜（以下简称装置）是根据电力部、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维护、缩短事故处理时间等需要，本着安全、经济、合理、可靠原则设计的新型低压抽出式开关柜。产品具有分断、接通能力高，动稳定性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖，防护等级高等特点。可以作为国产低压抽出式开关柜的换代产品使用。

   适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在自动化程度较高，要求与计算机接口的供配电及控制系统中使用，是理想的低压成套配电装置。

二、设计符合标准

IEC 60439-1《低压成套开关设备和控制设备》

GB 7251.1《低压成套开关设备和控制设备》

JB/T 9661《低压抽出式成套开关设备》

GB 191《包装贮运标志》

GB 466《低压成套开关设备基本试验方法》

GB 4208《外壳防护等级的分类》及其它有关的现行国家标准。

三、产品型号及含义

 G   C  S              

S  森源电气系统

 C  抽出式

G  封闭式开关柜

四、使用条件

    1、周围空气气温不高于+40℃，不低于-5℃。24小时内平均温度不得高于+35℃。超过时，需根据实际情况降容运行。

    2、户内使用，使用地点的海拔高度不得超过2000m。

    3、地震烈度≤8度，加速度a=0.1g。

    4、周围空气相对湿度为最高温度+40℃时不超过50%，在较低温度允许有较大的相对湿度；如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。

    5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

    6、装置安装时与垂直面的倾斜度不超过5%，且整组柜相对平整（符合GBJ232）。

五、主要技术参数

六、结构性能

    1、基本结构

    柜体及内部隔室以20mm为模数，装置的主构架采用8MF型钢，构架采用拼装和部分焊接两种结构形式，用锁紧自攻螺钉和螺栓紧固而成，组合精度高，刚性强，接地连续性好。

    2、隔室

    母线单元室、功能单元室、电缆室相互间及功能单元的不同回路之间都严格隔离，分隔清晰，确保运行安全。

    3、防护等级

    3.1 外壳防护等级，一般为IP30， IP40；

    3.2 隔室之间的防护等级为IP20；

    3.3开关柜的顶部及内部均开有散热通风孔道，这些孔道不致降低外壳及隔室之间的防护等级。

    4、功能单元

    4.1 抽屉分为1/2单元、1单元、1¹/2单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。

    4.2 一个单元抽屉的尺寸为：160mm(高)*560mm(宽)*407mm(深)；1/2抽屉的宽度为280mm；2单元抽屉、1¹/2单元抽屉、3单元抽屉仅以高度做2倍、1¹/2倍、3倍的改变，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。

    4.3 每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。其中一单元以上抽屉采用多功能后板。

    4.4 抽屉进出线根据电流大小采用不同片数的同一规格片式结构接插件；一般一片接插件不大于200A。

    4.5 1/2单元抽屉与电缆室的转接采用ZJ-2型背板式结构的转接件。

    4.6 单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。

    4.7 抽屉面板具有分、合、试验、抽出等位置的明显标志；抽屉单元设有机械联锁装置。

    4.8 电缆隔室有二个宽度尺寸（240mm和440mm）可供选用，视电缆数量、截面积和用户对安装维修方面的要求而定。

    5、联锁

    5.1 功能单元的操作手柄有两个。其中一个手柄控制抽屉的连接、试验、移动、隔离等四个位置。另一个手柄控制开关的接通和分断两个位置。当抽屉手柄处于“连接”位置时，操作开关的手柄才可以使开关接通和分断。当抽屉手柄处于“试验”位置时，一次插件分离，二次插件接通，可通过外电源进行开关试验。当抽屉手柄处于“移动”位置时，抽屉才可以抽出或插入。当抽屉手柄处于“隔离”位置时，一二次插件均分离，但抽屉被锁定，不可移动。

    5.2 两个手柄之间由齿轮齿条机构可靠联锁，确保开关分断时才能移动抽屉，而抽屉只有处于连接位置时，才能使开关合闸。在开关处于某一位置时，外部可加三把挂锁锁定，以杜绝任何误操作的可能性。

    5.3 抽屉面板上为专业人员设置了解锁装置。当发生短路事故导致断路器触头熔焊不能跳闸时，专业人员通过解锁装置小孔打开抽屉的小门，以便进行紧急处置和维修。

    6、装置特点

    6.1 提高转接件的热容量，较大幅度降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。

    6.2 功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。

    6.3 母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击。

    6.4  MCC柜单柜的回路数最多到22回路，充分考虑大单机容量在发电，石化系统等行业自动化电动门（机）群的需要。

    6.5 抽屉单元有足够数量的二次接插件（1单元及以上为32对，1/2单元为20对）。可满足计算机接口和自控回路对接点数量的要求。

    6.6 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。

    6.7 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。零序电流互感器置于电缆隔室内，使安装维修方便。

    7、考虑到干式变压器使用的普通性、安全性和油浸变压器的经济性，装置既可以方便地与干式变压器组成一个组例，也可以与油浸变压器低压母线方便连接。

    8、以抽屉为主体同时具有抽出式和固定式，可以混合组合，任意选用。

    9、母线处置和防护

    9.1母线搭接处均搪锡或镀镍以降低连接处温升。

    9.2连接主开关的母线外部加装了阻燃、自熄性的热塑套管，对地工频试验电压比规定可增加50%。

    9.3 垂直母线外部加装了阻燃的绝缘罩壳，其防护等级达到IP20。

    10、接地保护

碰接式螺柱焊机（种植机）将接地螺栓牢牢地焊接于侧板和门板上，加上截面相当于相母线50%的N线和PE线，连同结构组成完善可靠的接地系统，可确保运行安全。

    11、互换性

由于有进口的先进装备，本公司开关柜的制造精度比国家标准高出二到三个等级。如国家规定的长、宽、高和对角线允许误差分别为±1.5, ±1.5, ±2.7和5mm,本公司内控标准分别为±0.8, ±0.8, ±1.2和2mm。又如抽屉和导轨之间的间隙国家允许误差为+1mm，本公司内控标准为+0.2mm。这保证了同类抽屉可百分之百地互换，且抽插自如。

七、试验

1、型式试验已通过全套试验项目：温度试验、介质强度、短路强度、保护电路连续性、功能单元互换性、功能单元机械寿命、联锁机构寿命、电气间隙弧电距离和间隔距离、防护等级、绝缘母线试验。

2、出厂试验项目：

一般检查、机械电气操作试验、介电强度试验、保护电路连续性检查、功能单元互换性检查。

GCS开关柜通过出厂试验以后才能挂合格证。

八、包装

    1、按需方提供的平面排列图，一般单台包装。

2、全部货物均采用国家或专业标准保护措施进行包装，使包装适应于远距离运输、防潮、防震、防锈、确保货物安全无损运抵现场。

3、包装箱前后两面均注明设备名称、型号、规格、重量、工程号、图号、发站、到站、收货人等内容，以便用户查找。

    4、包装箱的起吊点有明显标志。

    5、本公司派员参加开箱点验，确保设备数量和装箱清单相符合。

    6、当包装箱运至开关柜安装现场后才能拆箱，确保开关柜外观完好。
